三轴平台半自动热压焊机_东莞市首创五金电子有限公司

脉冲热压焊机

微电脑版CPU精确控温，20倍高精度成像，稳定效率高

根据焊接对象的规格和形状需要，来选用不同型号的焊头。采用进口材料，自主生产，材料和尺寸可根据客户产品需求来订做！产品具有品质稳定、热响应时间快、曲线平滑、寿命长、焊接点面美观等优点。

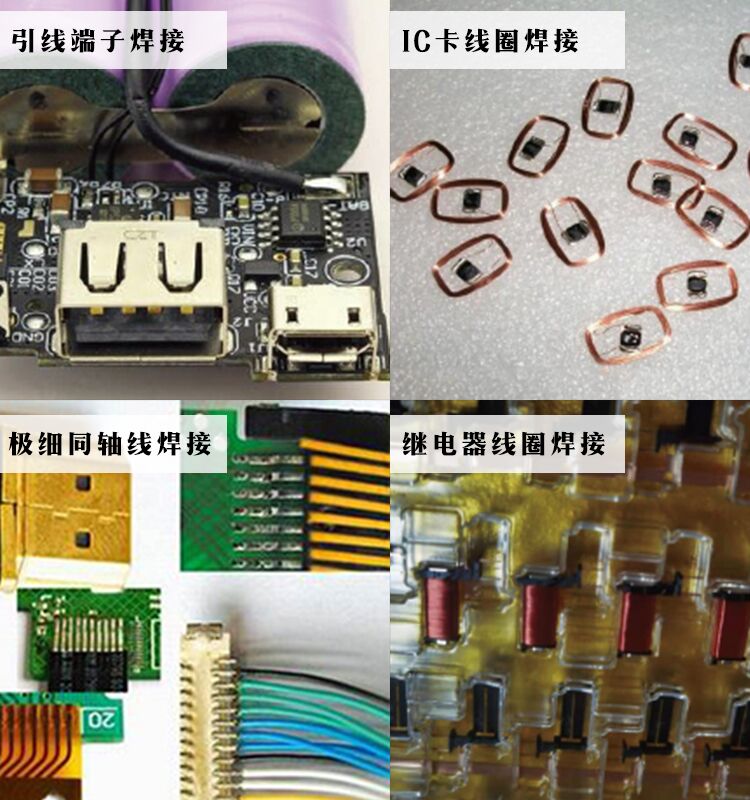

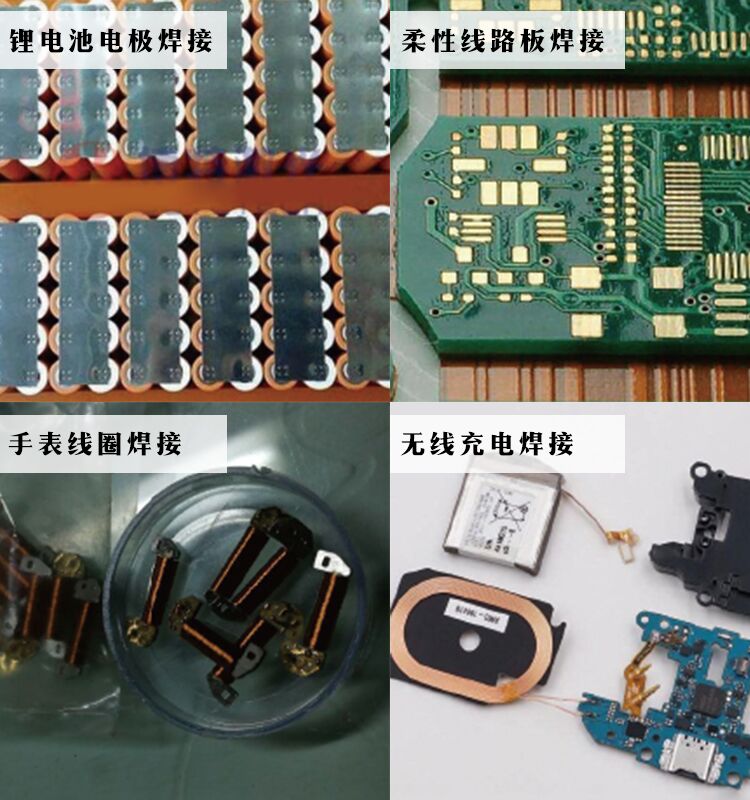

该款脉冲热压焊机主要适用于高密度Lvds、FPC、FFC、ACF、TAB、线材与PCB、连接器接插件之间的热压焊接工艺。塑料件的热熔铆接加工。

产品介绍

功率：1000-4000W可选；

微电脑版CPU精确控温，局部瞬时加热，能良好地抑制对周围元件的热影响；

焊接过程即时显示温度曲线，热电偶的闭环在线反馈控制，精准反馈焊头温度；

可设置1-4段升温，升温时间和温度都可自由设定，精确迅速稳定；

可存储20种焊接程序，适应不同产品的焊接需要；

整个焊接过程1-6秒完成，根据产品定制专用焊头；

体积小，配有多种接口模式，能实现机器人或全自动化无人化焊接；

焊头使用寿命长,为客户创造价值；

多个焊点一次完成，效率高、一致性好、焊接强度高、焊点美观、操作简单；

产能：普通机型350个/时，半自动、全自动机型400-1000个/时。

想了解产品与技术解决方案？获得技术支持即刻致电

0769-86305856

在线咨询

技术参数

型号 SC-2021S

额定电压 220V +10% -10% 50Hz

温度设定范围 50～600℃

加热阶段 2

热压头冷却方式风冷

压头精度 ±0.01mm

温度精度 ±3°

产品最小间距 pitch≥0.01mm

产品最大尺寸 60mm

热电偶 E 型、K 型或J型可选

压力范围（N） 1-100

焊头行程（mm） 0.1-20

外形尺寸(mm)L*B*H 400*600*580mm(以实际为准)

重量 40 kg

机器性能

焊接一致性好，焊接速度快。
采用PLC控制系统，脉冲加热方式，配合钛合金压头（或者钼合金压头），温度准确控制。
触摸屏显示输入，实时温度曲线显示，中文菜单，所有参数设置浏览简洁直观。
功率自适应调节，整机具有漏电保护功能，安全可靠。
采用电机加压，焊接位置精准调节，焊点饱满光亮。
平台进出式取放物料，纵向行程最大80MM,也可根据客户定制
